氣相液氮罐是生物樣本低溫保存的“核心堡壘”，其內部溫度均勻性直接決定細胞的存活率、試劑的穩定性以及實驗的可重復性。然而，許多用戶忽視了凍存架的布局設計——看似簡單的架子擺放，可能讓罐內溫差超過30℃，甚至導致樣本集體報廢。本文從實際場景出發，解析凍存架布局的“溫度密碼”，并提供可落地的優化方案。

一、為什么凍存架布局會影響溫度？

氣相液氮罐通過底部液氮蒸發形成的低溫氮?dú)猓庀鄥^(qū)）維持罐內低溫環境，溫度均勻性依賴于冷氣流動效率和熱交換平衡。凍存架的布局會從以下三方面打破這種平衡：

1. 阻礙氣流循環：密集堆疊的凍存架形成“屏障”，冷氣無法均勻上升，導致罐內上下層溫差顯著。

2. 局部熱源聚集：樣本存取頻繁的區域（如罐口附近）因反復開蓋引入熱量，若凍存架未合理分區，熱量難以快速消散。

3. 材料導熱干擾：金屬支架（如不銹鋼）導熱性強，若緊貼罐壁，可能將外部熱量導入罐內，形成“熱橋效應”。

二、凍存架布局的四大關鍵要素

1. 垂直分層 vs 水平分區

• 垂直分層（推薦）：
  將凍存架沿罐體高度方向分層排布，每層間距≥15cm（參考值），形成“冷氣通道”。
  優勢：促進冷氣自下而上自然對流，減少上下溫差。實驗數據顯示，合理分層的罐體上下層溫差可控制在5℃以內。

• 水平分區（慎用）：
  將凍存架橫向填滿罐體截面，易形成“冷氣死區”。實測某實驗室水平布局罐體，中心區域溫度比邊緣高22℃。

2. 架體密度：稀疏比密集更安全

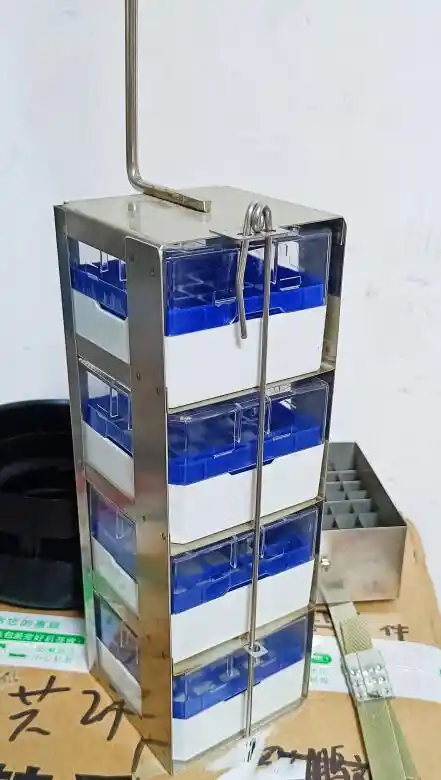

• 密度標準：凍存架總體積不超過罐內容積的60%（圖1）。

• 錯誤案例：某企業為節省空間，凍存架占容達85%，導致罐內平均溫度從-185℃升至-150℃，2000余個細胞樣本失活。

優化技巧：

• 采用“蜂窩狀”鏤空支架，減少對氣流的阻擋（圖2）；

• 同層凍存架間距保持10cm以上，避免“熱島效應”。

3. 材料選擇：金屬與塑料的博弈

• 金屬架（不銹鋼/鋁合金）：

• 優點：承重力強，適合大體積樣本；

• 缺點：導熱性強，需避免接觸罐壁（距離≥5cm），否則易形成局部高溫區。

• 塑料架（聚丙烯/PTFE）：

• 優點：隔熱性好，適合小樣本精細保存；

• 缺點：長期低溫下可能脆化，需定期更換。

4. 高頻存取區的隔離設計

• 問題：頻繁開蓋取樣的區域（如最上層）溫度波動劇烈，可能影響相鄰樣本。

• 解決方案：

• 將常用樣本集中存放在獨立可移動凍存架中，與長期存儲區分隔；

• 在存取區上方加裝“隔熱擋板”（圖3），減少熱量入侵。

三、溫度均勻性驗證實驗

1. 測試方法

• 工具：無線溫度記錄儀（精度±0.5℃），布點在罐體上、中、下及中心、邊緣共9個位點。

• 條件：液氮填充至80%，凍存架按測試方案布局，連續監測48小時。

2. 對比數據

低成本優化方案

1. 改造現有凍存架

• 加裝導流板：在密集架體側面安裝鋁箔板（圖4），引導冷氣流向死角區域。

• 捆綁隔熱棉：在金屬支架與罐壁接觸點包裹聚酰亞胺隔熱棉，阻斷熱橋傳導。

2. 智能監控輔助

• 使用藍牙溫度傳感器（單價約200元）實時監測不同區域溫度，數據異常時自動報警。

六、總結

凍存架布局對氣相液氮罐溫度均勻性的影響，本質上是氣流、導熱與熱擾動的博弈。通過垂直分層、控制密度、隔離高頻存取區三大策略，可將罐內溫差壓縮至5℃以內，且無需高昂成本。記?。?strong>再好的液氮罐也怕“亂堆放”，科學布局才是樣本安全的終極防線！
